風管分體機組

作者： admin 來源： 未知 發布時間：2016-02-26

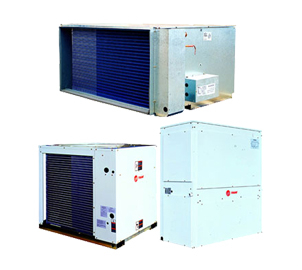

特靈風管分體機組Odyssey/Superman

産品特性

◆ MWD室內機組
◇ 三速直驅電機驅動
◇ 雙風機設計，運轉噪音低
◇ 電機過載保護
◇ 節流閥控制冷媒流量，大大降低髒堵或冰堵的可能性
◇ 回風箱作為标準配置，可直接作後回風或下回風
◇ 電氣接線盒和冷媒連接管接頭均在機組右側，方便用戶安裝
◆ TWE室內機組trane
◇ 框架式結構設計，所有面闆均可拆卸，維護保養非常方便
◇ 熱力膨脹閥控制冷媒流量，調節範圍大，精度高
◇ 皮帶輪驅動，風量大，壓頭高
◇ TWE075/120單風機，TWE150/240雙風機設計，結構堅固，噪音低
◇ 主動輪輪毂可調節，方便現場調試
◇ 可選擇座地安裝或吊頂安裝，可根據客戶要求在出廠前裝配。
◇ 工廠提供可清洗過濾網作為标準配置
◆ TTA/TWA室外機組
◇ 親水鋁箔—內螺紋銅管換熱器，換熱效率高
◇ TWA機組采用熱力膨脹閥控制冷媒流量，調節範圍大，精度高
◇ 渦旋壓縮機為标準配置，效率高、噪音低
◇ 可選配活塞壓縮機，動力強勁，可用在室內外機組相距60米遠的場合
◇ TWA/TTA150/200/240機組采用雙制冷回路系統，可根據負荷變化自動卸載，節省運行費用
◇ 雙回路機組可配單台室內機組，也可配兩台室內機組，方便用戶的多種選擇
◆ 安全可靠
◇ 壓縮機過載保護
◇ 壓縮機延時保護
◇ 風機過載保護
◇ 冷媒回路高低壓保護
◇ 蒸發器防凍保護

【可選項】
◆ MWD內機
◇ 輔助電加熱
◇ 輔助熱水盤管
◇ 圓形風道接口
◇ 過濾網
◆ TWE內機
◇ 輔助電加熱
◇ 輔助熱水盤管
◇ 低靜壓驅動
◇ 高靜壓驅動
◇ 出風箱＋進風格栅
◆ 外機
◇ 渦旋/往複式壓縮機
◇ 壓縮機消音罩
◇ 低溫制冷控制器

【控制】
◇ 可實現多台機組聯網控制
◇ LCD背光顯示
◇ 線控/遙控

◇ 雙溫度探頭



Odyssey風管式分體機組(渦旋)

室內機型号   MWD075 MWD120 TWE075 TWE125 TWE150 TWE250
室外機型号   TWA075 TWA125 TWA075 TWA125 TWA150 TWA250
制冷/熱量 kW 21/23.5 33/36.5 22/22 35.2/37 45/44 68.8/74
制冷/制熱功率 kW 7.85/7.05 13.3/11.5 8.85/6.5 14.2/12 16.8/13 27.6/23.25
室內機電源 V/Ph/Hz 220/1/50 220/1/50 380/3/50 380/3/50 380/3/50 380/3/50
室外機電源 V/Ph/Hz 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
室內機名義風量 m3h 3900 5700 5200 6500 9500 14000
機外餘壓 Pa 80 135 190 250 270 220
氣管直徑 inch 1-3/8 1-3/8 1-3/8 1-3/8 1-3/8 1-3/8
液管直徑 inch 1/2 1/2 1/2 1/2 1/2 1/2
冷媒充注量 kg 8.7 9.7 8.2 10.8 8.3×2 10.2×2
排水管接頭 inch 15/20 15/20 26.2/34.3 26.6/34.3 26.6/34.3 26.6/34.3
室內機外形尺寸
(W×H×D)		 mm 1323×450
×970		 1323×655
×1095		 1323×1372
×660		 1638×1372
×660		 2019×1751
×702		 2350×1824
×773
室內機外形尺寸
(W×H×D)		 mm 1046×983
×864		 1300×1137
×965		 1046×983
×864		 1300×1137
×965		 2240×983
×863		 2375×1137
×1118
室內機淨重 kg 81 120 143 174 314 370
室外機淨重 kg 174 200 174 200 365 425



Odyssey風管式分體機組(活塞)

室內機型号   MWD075 MWD120 TWE075 TWE125 TWE150 TWE250
室外機型号   TWA075 TWA125 TWA075 TWA125 TWA150 TWA250
制冷/熱量 kW 22/23 29/32.5 22/24 29/31.5 45/44 58.8/60
制冷/制熱功率 kW 8.85/7.65 11.7/10 8.85/7.05 11.7/9.8 18.2/14.5 23.55/19.25
室內機電源 V/Ph/Hz 220/1/50 220/1/50 380/3/50 380/3/50 380/3/50 380/3/50
室外機電源 V/Ph/Hz 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
室內機名義風量 m3h 3900 5700 5200 6500 9500 14000
機外餘壓 Pa 80 85 180 190 250 210
氣管直徑 inch 1-3/8 1-3/8 1-3/8 1-3/8 1-3/8 1-3/8
液管直徑 inch 1/2 1/2 1/2 1/2 1/2 1/2
冷媒充注量 kg 8.3 9 8.7 9.8 9.5×2 10.7×2
排水管接頭 inch 15/20 15/20 26.2/34.3 26.6/34.3 33.5/40 33.5/40
室內機外形尺寸
(W×H×D)		 mm 1323×450
×970		 1323×655
×1095		 1323×1372
×660		 1638×1372
×660		 2019×1751
×702		 2350×1824
×773
室內機外形尺寸
(W×H×D)		 mm 1046×983
×864		 1300×1137
×965		 1046×983
×864		 1300×1137
×965		 2240×983
×863		 2375×1137
×1118
室內機淨重 kg 81 120 143 174 314 370
室外機淨重 kg 170 185 170 185 358 415



Odyssey一拖二機組匹配表

室內機型号   MWD075 MWD120 TWE075 TWE125
室外機型号 TTA/TWA150 √   √
室外機型号 TTA/TWA200   √   √
室外機型号 TTA/TWA250   √   √

備注：
 		 1.制冷工況：室外環境溫度35°C(DB)，室內進風溫度27°C/19°C(DB/WB)。
2.制熱工況：室外環境溫度7°C/6°C(DB/WB)，室內進風溫度20°C(DB)。



風管式分體機組Superman

室內機型号 TWE 125D   250D
室外機型号 TTA/TWA 100ADEE   100ADEE×2
制冷/熱量 kW 30/32   60/62
制冷/制熱功率 kW 13.2/10.55   26.2/20.9
室內機電源 V/Ph/Hz   380/3/50
室外機電源 V/Ph/Hz   380/3/50
室內機名義風量 m3h 7900   15000
機外餘壓 Pa 250   150
氣管直徑 inch   1-3/8"
液管直徑 inch   1/2"
冷媒充注量 kg 8.6   8.6×2
排水管接頭 inch 通徑ø26.6，外徑ø34.3/20   通徑ø33.3，外徑ø40
室內機外形尺寸(W×H×D) mm 1638×1372×660   2350×1824×773
室內機外形尺寸(W×H×D) mm 1260×996×975   1260×996×975
室內機淨重 kg 174   370
室外機淨重 kg 187   187×2
